Le symptôme : un lave-linge complètement mort
Le client n’avait plus aucune réaction de la machine à la mise sous tension : ni voyant, ni affichage, ni bruit de relais. Ce type de panne « tout éteint » oriente presque toujours vers l’étage d’alimentation de la carte électronique, qui fournit les basses tensions nécessaires au bon fonctionnement de l’électronique de commande.
Diagnostic : 0V en sortie de l’alimentation

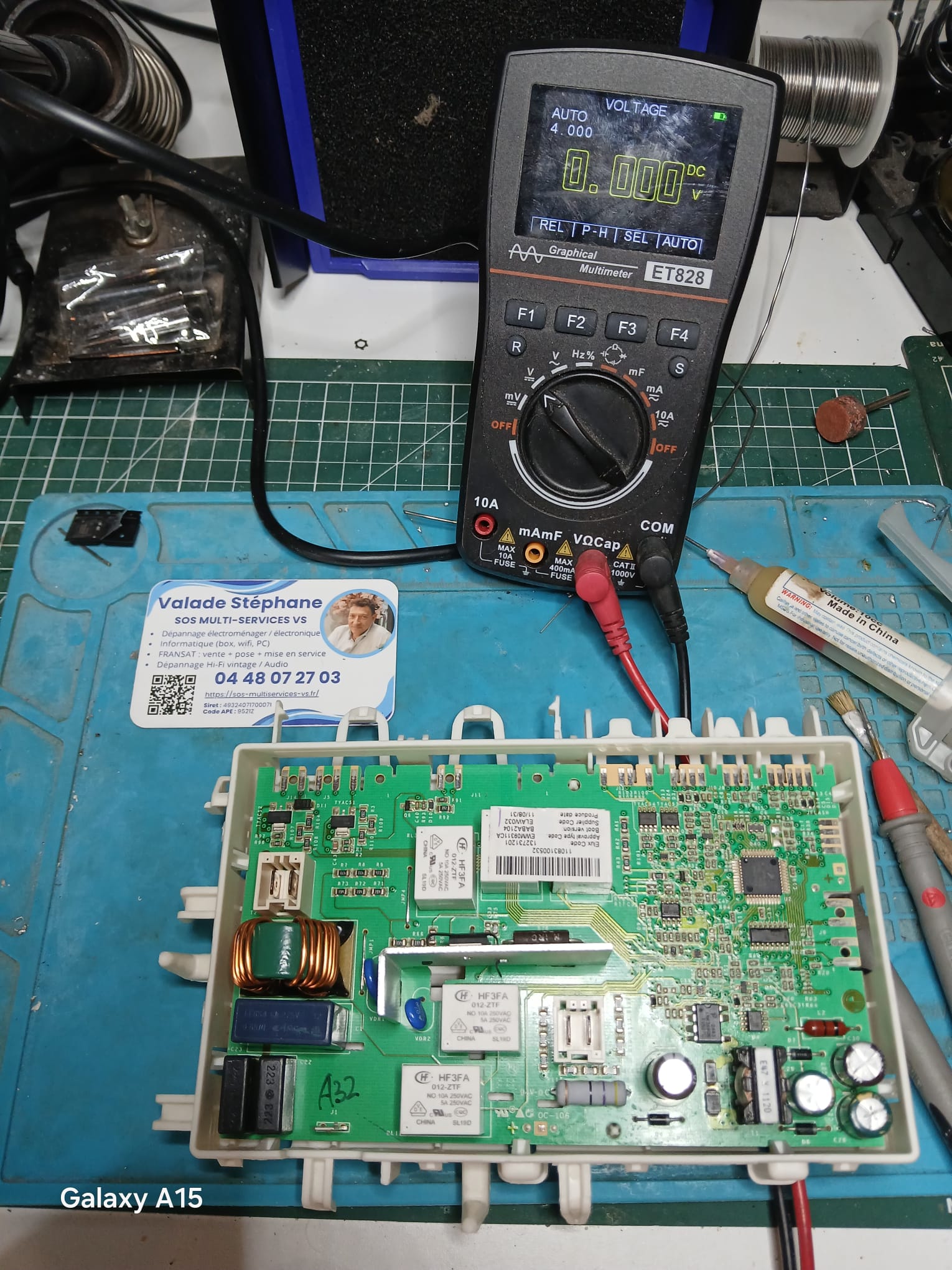

Première étape : vérifier si l’alimentation à découpage de la carte de puissance fournit bien sa tension de sortie. Résultat au multimètre :
Tension mesurée : 0,00 V DC (sortie alimentation à découpage)Aucune tension en sortie : l’alimentation ne démarrait pas du tout. Le composant le plus souvent responsable de ce type de panne sur ces cartes est le circuit intégré régulateur en haute tension, ici un LNK364GN — un composant CMS (monté en surface) miniature, qui demande un travail de précision au fer à dessouder.
La réparation : remplacement du LNK364 et de sa résistance de puissance
Après ouverture de la carte, le LNK364GN a été contrôlé puis dessoudé. C’est un composant CMS (montage en surface), beaucoup plus petit qu’un composant traditionnel à pattes : son remplacement demande un fer à dessouder fin et de la précision pour ne pas endommager les pistes du circuit. Sur ce type de montage, ce circuit intégré travaille en série avec une résistance de puissance qui sert de limitation/démarrage : bien souvent, quand le LNK364GN lâche, cette résistance est elle aussi endommagée (grillée ou hors tolérance) et doit être changée en même temps, sous peine de revoir la panne réapparaître quelques semaines plus tard.
Les deux composants ont donc été remplacés :
- Le circuit intégré LNK364GN (régulateur CMS de l’alimentation à découpage)
- La résistance de puissance associée, en série sur l’étage d’entrée
Attention
Cette carte travaille directement sur le secteur 230 V et comporte des condensateurs pouvant rester chargés à haute tension même hors tension. Une intervention sur ce type d’alimentation à découpage nécessite des précautions et des compétences en électronique — à ne pas reproduire sans formation adaptée.
Résultat : tension rétablie et machine testée
Une fois les deux composants remplacés, nouvelle série de mesures au multimètre sur l’alimentation à découpage : la tension de sortie est repassée à sa valeur normale, et la carte a pu réalimenter toute l’électronique de commande. La machine a ensuite été remise en service et testée.
Après intervention
- Tension de sortie de l’alimentation à découpage : conforme
- Carte électronique réactivée et fonctionnelle
- Tests et mesures de contrôle effectués
- Lave-linge remis en service chez le client
- Intervention de dépannage de carte : 80 €, test et mesures inclus
Comment éviter ce type de panne ?
Le LNK364GN et les composants de l’alimentation à découpage sont sensibles aux variations brutales de tension secteur : surtensions, microcoupures suivies de retour de courant, ou orages. Quelques précautions simples permettent de limiter le risque de panne sur ce type de carte :
- Débrancher le lave-linge de la prise secteur lorsqu’il n’est pas utilisé, surtout en cas d’absence prolongée ou d’orage
- Brancher l’appareil sur une prise équipée d’une protection parafoudre
- Éviter les rallonges ou multiprises de mauvaise qualité ou surchargées
- Faire vérifier l’installation électrique en cas de coupures de courant fréquentes
